一、產品概述：

1.1 用途

AKLB-2型積水漏電預警裝置系我公司研制開發的二代產品，集太陽能蓄電、積水漏電預測、聲光報警于一體。該產品針對0-500伏電壓等級設計，采用數字芯片，精確測試漏電電壓至1伏，大大提高了安全性，更有效的預防雨季積水漏電傷人事故發生。太陽能發電蓄電，可用于各種線桿，路燈等室外有電場合，無需外接電源即可持續不斷24h工作。該產品系國內首創，享有專利，仿制必究。

1.2使用環境

a) 環境溫度：-10℃～+55℃

b) 貯存溫度：-25℃～+70℃

c) 大氣壓力：86kPa～106kPa；

1.3 技術特點

本裝置具有如下主要技術特點：

a） 集測量、聲光信號、顯示、太陽能充電，蓄電等功能于一體；

b） 當火線接地，遇到潮濕地區或雨季積水地帶繼而產生電壓，當漏電電壓超過設定值時會發出聲光報警，分級報警輸出，提示人員注意，及時遠離并報修，避免觸電事故發生。

c） 具有獨立的保護動作（或報警）出口，具有保護動作記憶和信號保持功能；

d）太陽能供電，不用外接電源，安裝方便，免維護，操作簡單。

e） 采用先進的工業級芯片，總線不出芯片，采用表面貼裝技術，結構為插件式整面板結構高精度，抗干擾性能強。

二 主要技術參數

2.1工作電源

 太陽能充電，蓄電瓶供電：直流12v，允許偏差：直流  -20 %～+10 %

2.2 外形尺寸：300mm×400mm×180mm

2.3 測量范圍：0-500V

2.4 測量精度：±0.1% F.S

2.5 通    訊：RS-485 Modbus RTU

2.5 太陽能充電板輸出功率：20W

2.6 蓄電池：3.5AH

2.7 聲級強度：82dB

2.8 報警設置分四路報警，限值0-500V之間任意設置

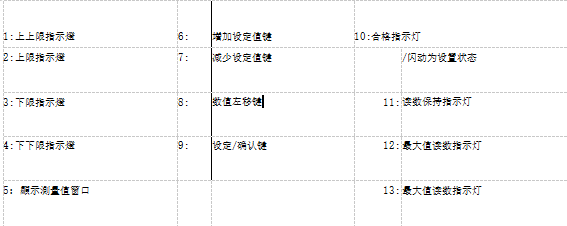

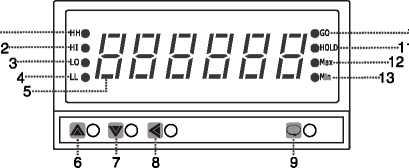

三  面板說明
